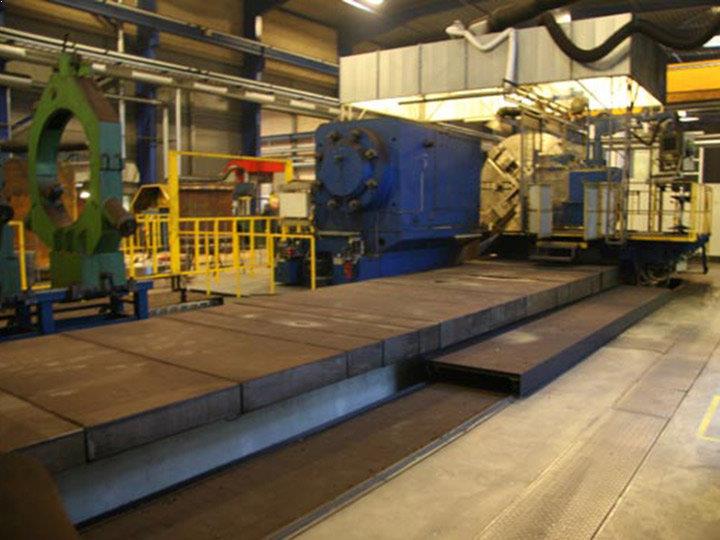

Torno Horizontal de Gama Pesada

Características técnicas

Dimensiones

• Longitud: 21.000 mm
• Anchura básica de la máquina, incluido cuadro eléctrico: 6.300/9.700 mm
• Altura: 4.700 mm
• Peso (sin accesorios especiales): 310 T

• Volteo máximo sobre bancada carril guía: 3.150 mm
• Máximo volteo sobre carro: 2.700 mm
• Distancia entre centros: 12.000 mm

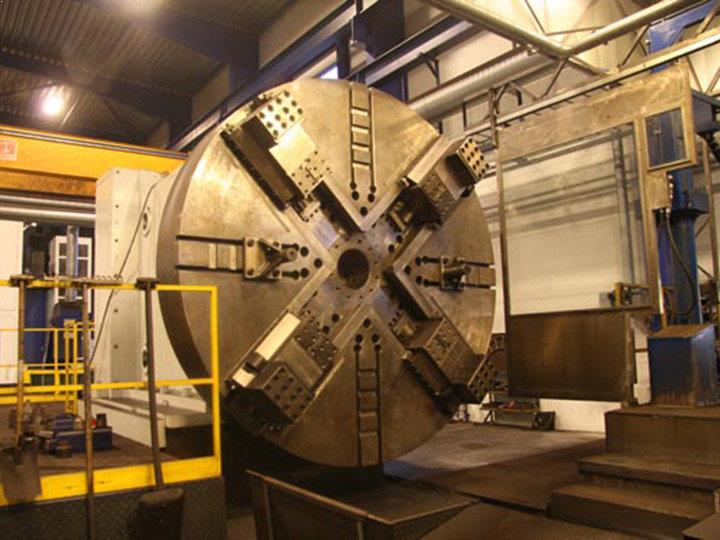

• Diámetro plato frontal con cuatro mordazas independientes: 2.700 mm
• Carga maxima entre centros: 300 T
• Carga axial en el centro del cabezal: 150 T
• Carga radial en el centro del cabezal: 220 T
• Carga maxima entre plato frontal y luneta: 30 T
• Carga maxima en un único soporte fijo: 80 T
• Carga máxima en plato frontal: 150 T
• Carga másima en plato frontal, sin descanso auxiliar: 15 T./600 mm

Cabezal

• Rango velocidad mandrino, 4 pasos: 0.5 - 120.r.p.m.
• Motor principal, tipo SIEMENS, no incluido

  • Potencia: 150 Kw (max. 200 Kw)
  • Velocidad base: 1.500 r.p.m
  • Velocidad máxima: 2.000 r.p.m
• Par máximo (a… 5,6 r.p.m.): 10.000 daN x m

Accesorios

• Set de herramientas para operaciones de ensamblaje
• Set of leveling blocks for the bed
• Steady rest roller type, 2 pieces

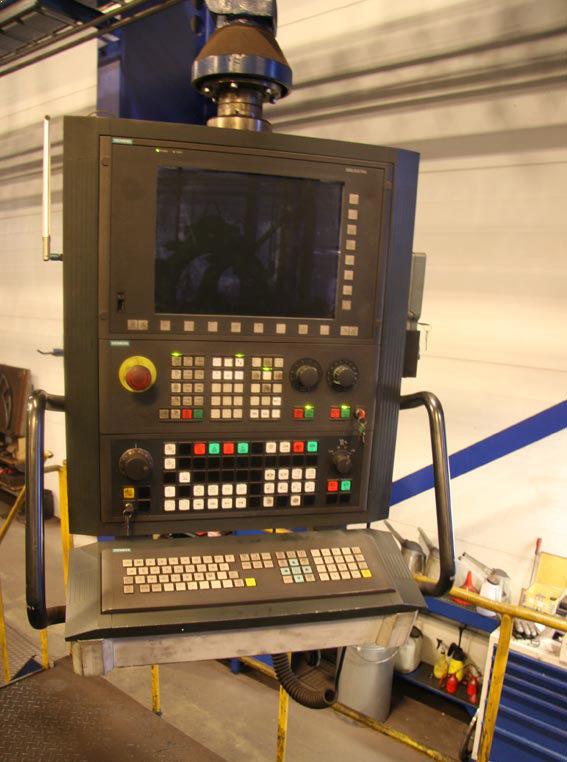

• Electrónica y control numérico: La máquina está preparada para motores, parte eléctrica y electrónica tipo SIEMENS, así como control numérico SIEMENS 840 D.

Otras características técnicas

• Contrapunto sección: 1000 x 1000 mm
• Recorrido del eje del contrapunto (automático): 150 mm
• Quill movimiento rápido: 400 mm/min
• Movimiento rápido del contrapunto (2 pasos): 550/2500 mm/min
• Bancada cabezal

  • Nº de carriles guía: 3
  • Anchura bancada: 1580 mm
  • Anchura carriles guía: 2 pcs. = 170 plus / 1 pc. = 180 mm
• Bancada portaherramientas

  • Nº de carriles guía: 3
  • Anchura bancada: 2070 mm
  • Anchura carriles guía: 2 pcs. = 120 plus / 1 pc. = 100 mm
